TII-545 "Hvězda 5A" Radiostanice operativních útvarů Stb

Speciální spojovací technika pro potřeby SNB byla konstruována a vyráběna VI. správou SNB (Správa zpravodajské techniky) na utajených pracovištích dislokovaných v rámci vězeňských zařízení Valdice a Praha - Ruzyně, kde koncem 60tých let vznikl i tento, na svou dobu rovněž pozoruhodný přístroj.

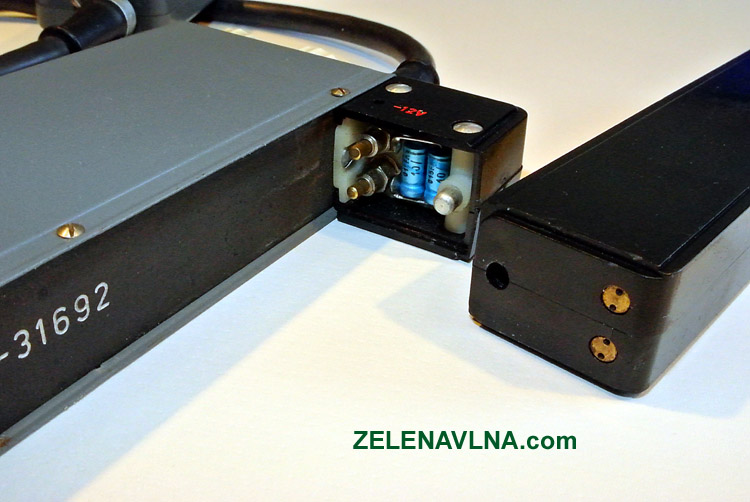

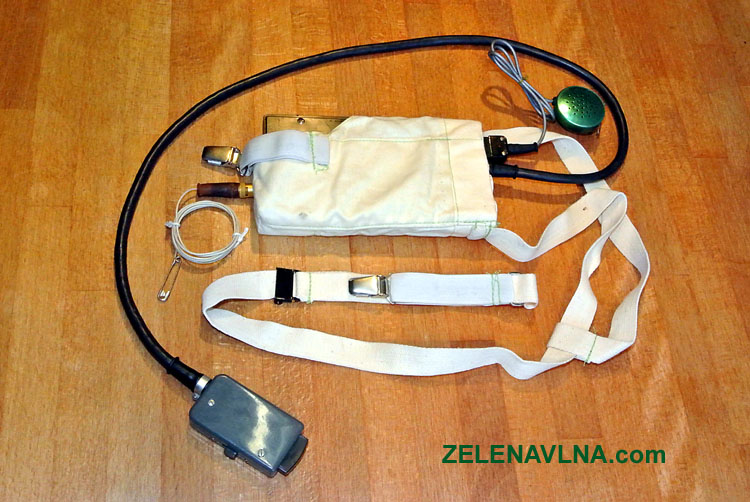

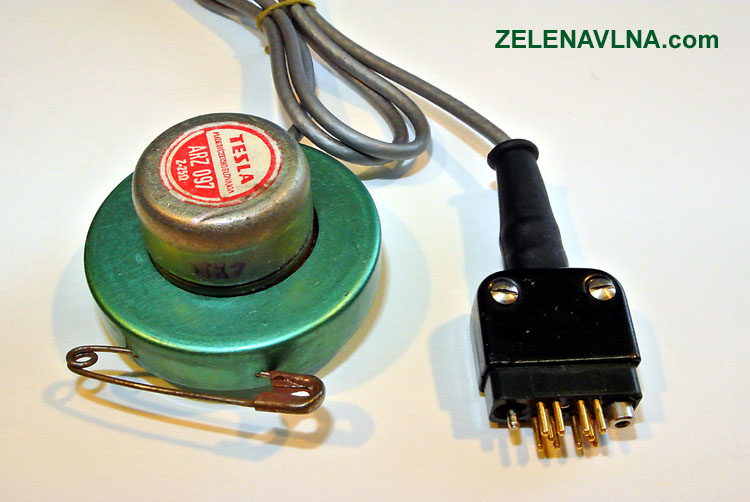

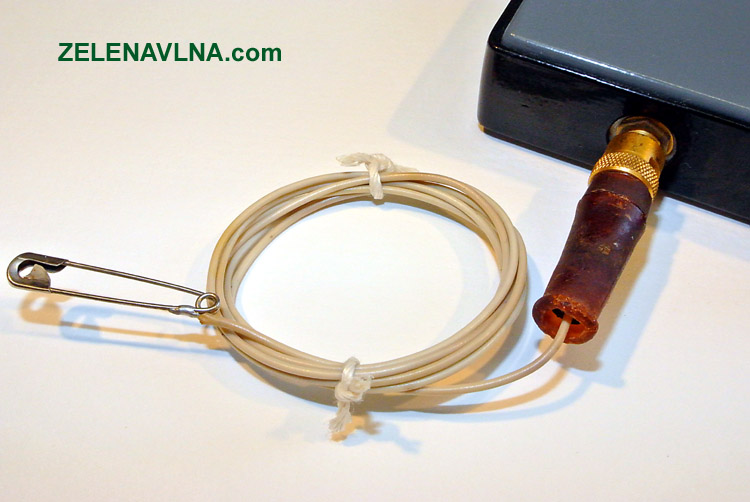

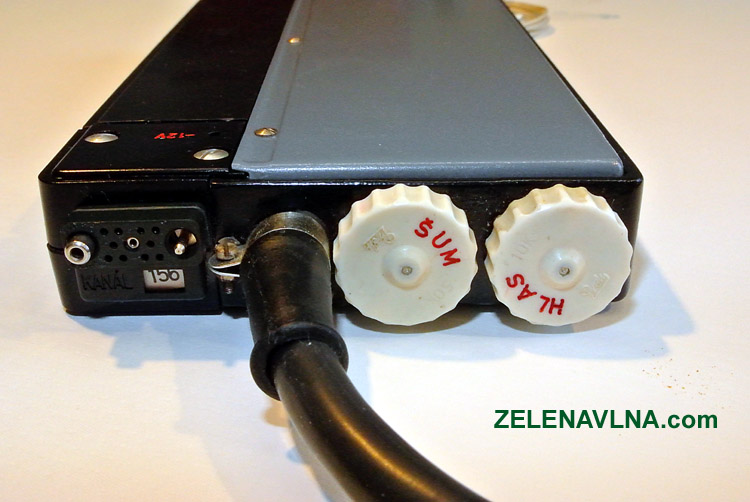

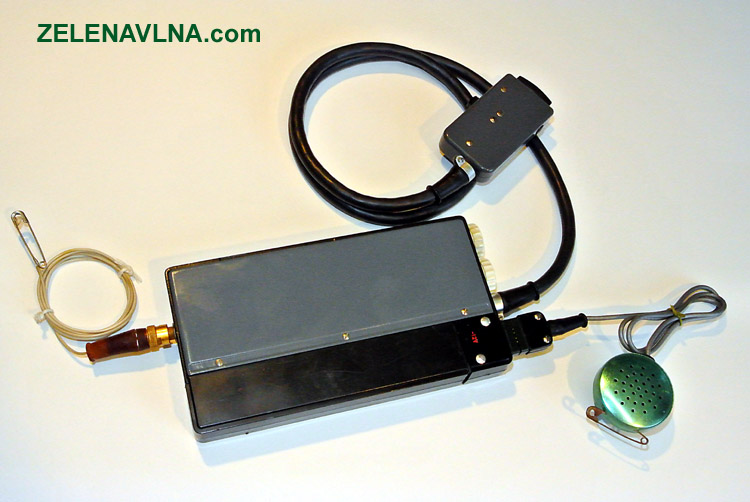

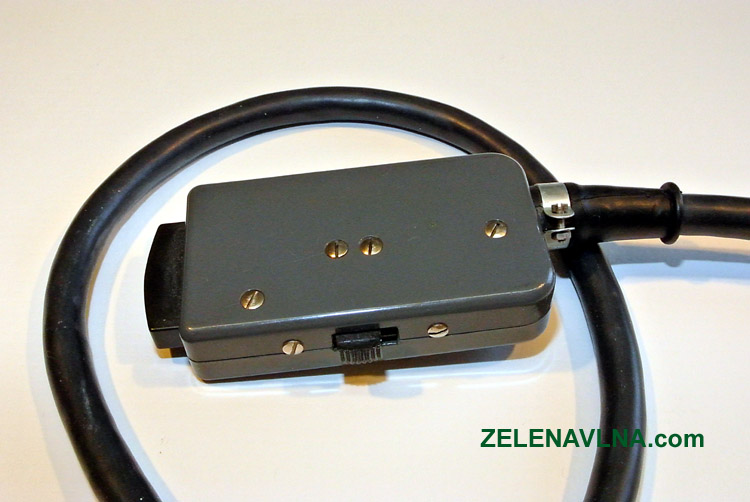

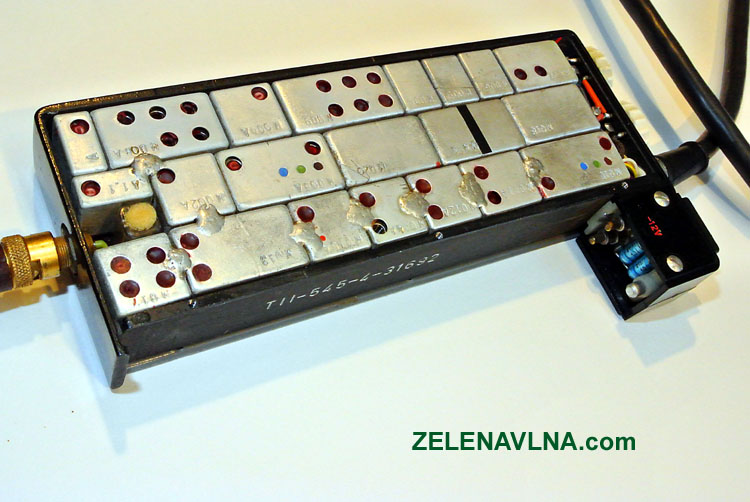

Hvězda 5A je jednokanálová radiostanice osazená germaniovými tranzistory, pracující frekvenční modulací v pásmu 80Mhz. Jedná se pravděpodobně o první tranzistorovou radiostanici určenou pro skryté nošení, která byla používána na útvarech Stb v širším měřítku. Konstrukce je velmi robustní s hliníkovým rámem ve kterém je z boční strany osazen blok 12V akumulátorů. Veškeré elektrické obvody jsou umístěny v modulech stejně jako u stanice RF12, kterou v té době začínala používat ČSLA. Pokud již znáte Hvězdu 4, jistě vás nepřekvapí přítomnost komponentů z dílny "západních imperialistů". Jedná se mimo jiné o potenciometry vyrobené firmou Prem a konektor od firmy TUCHEL KONTAKT pro připojení reproduktoru, sloužícího zároveň jako mikrofon. Zlacený koaxiální konektor pro připojení drátové antény je zcela nestandardní a rovněž není domácího původu. Klíčování a uvedení do provozu je možné pouze prostřednictvím manipulátoru, který je se stanicí trvale spojen. Toto řešení umožňovalo bleskové vypnutí stanice, pokud hrozilo prozrazení. Největší nepříjemností pro uživatele bylo samovolné rozpojování konektoru hovorové soupravy a to zejména při běhu za prchajícím "objektem" (konektor je pouze zasunut a nelze zajistit).

Rok výroby: 1967 - 77
Určení: FM radiostanice pro skryté použití
Pásmo: VKV 80 MHz
Počet provozních kanálů: 1
Výkon vysílače: 300 mW
Odběr v režimu vysílání: ... mA
Odběr v režimu příjem: ... mA (bez signálu)
Rozměry: 170x86x20 mm
Hmotnost: 450 g se zdrojem
